Schema misure tende a pannelli
Quali misure rilevare

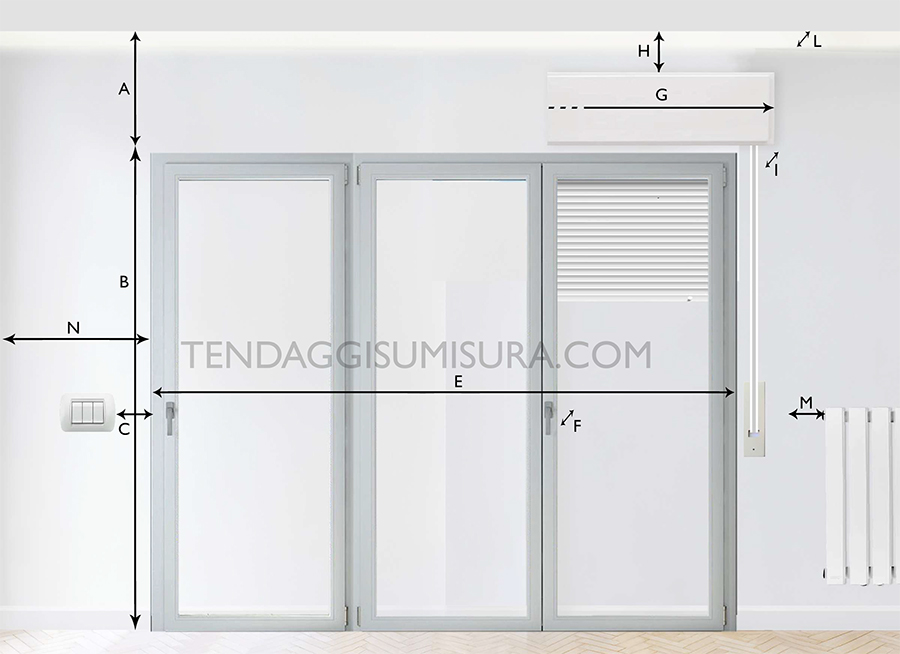

Lo schema che vi proponiamo vi aiuta nel prendere le misure e valutare eventuali elementi importanti da misurare e da considerare per uno sviluppo ottimale delle dimensioni di tenda e binario.

A: Spazio Infisso/soffitto
B: Altezza infisso
C: Spazio infisso/interuttore
E: Larghezza infisso
F: Profondità maniglia o marmo
G: Larghezza cassonetto
H. Spazio cassonetto/soffitto
I: Profondità cassonetto
L: Spazio interno veletta in cartongesso
M: Spazio tra infisso o cassonetto a termosifone o altro ingombro
N: Spazio per eventuale raccolta pannelli oltre infisso

La dimensione del binario e della tenda puo’ essere la medesima oppure differente se si vogliono raccogliere i pannelli in uno spazio oltre l’infisso.
LARGHEZZA BINARIO: Il binario puo’ essere piu‘ largo dell’infisso di circa 10 cm. per parte tenendo conto di eventuali ingombri laterali ( termosifoni, interruttori, climatizzatori, mobili).
LARGHEZZA BINARIO PIU‘ LUNGO PER RACCOLTA PANNELLI: Il binario puo’ essere piu‘ largo dell’infisso di circa 10 cm. da un lato e della misura del pannello dall’altro lato, per permettere ai pannelli di raccogliersi oltre l’infisso cosi da non creare alcun ingombro davanti alla finestra.
LARGHEZZA TENDA: La tenda a pannelli è formata da un numero variabile di pannelli . Il numero di pannelli dipende dalla dimensione dell’infisso e di che larghezza si vogliono i singoli pannelli.
Per calcolare la dimensione di ogni singolo pannello è necessario fare questo calcolo:
2 PANNELLI : Larghezza binario + 6 cm. diviso 2
3 PANNELLI : Larghezza binario + 12 cm. diviso 3
4 PANNELLI : Larghezza binario + 18 cm. diviso 4
5 PANNELLI : Larghezza binario + 24 cm. diviso 5
Calcoliamo un accavallamento dei pannelli di 6 cm.
ALTEZZA: Che si scelga di montare a soffitto o a parete per calcolare l’altezza finita della tenda sarà necessario togliere dall’altezza di montaggio del binario 2 centimetri di ingombro del binario e 2 cm. da terra.
PROFONDITA’:è determinante in fase di montaggio Se a parete per scegliere la giusta misura di staffe e se a soffitto per posizionare il binario e i pannelli in modo da superare qualsiasi ingombro (esempio cassonetti, maniglie, ecc..).
